La profundidad de instalación del sello es fundamental al reemplazar el sello del eje de entrada delantero de la caja de transferencia, entre la transmisión y la caja de transferencia en las camionetas Silverado 2500HD/3500HD y Sierra 2500HD/3500HD 2020-2026 equipadas con la caja de transferencia RPO NQF o NQH. (Fig. 11)
Fig. 11

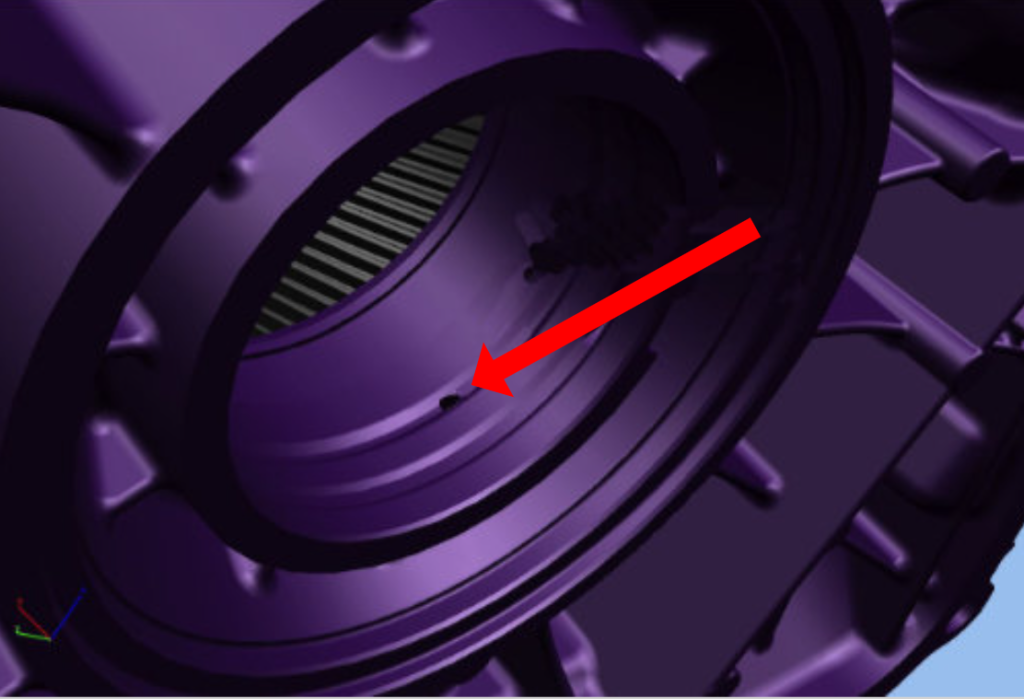

La caja de transferencia presenta un espacio libre alrededor de la parte exterior del sello, que debe centrarse sobre un orificio de drenaje de la caja de transferencia. El orificio de drenaje está perforado en el centro de una ranura maquinada en la caja.
(Fig. 12) El Instalador de sello DT-50648-A no es adecuado para estas aplicaciones.
Fig. 12
Dos herramientas, dos diseños de caja de transferencia
Existen dos herramientas especiales disponibles, dependiendo del diseño de la caja de transferencia, para instalar el sello del eje de entrada a la profundidad correcta. Los sellos se instalan a diferentes profundidades en las cajas de primer y segundo diseño.

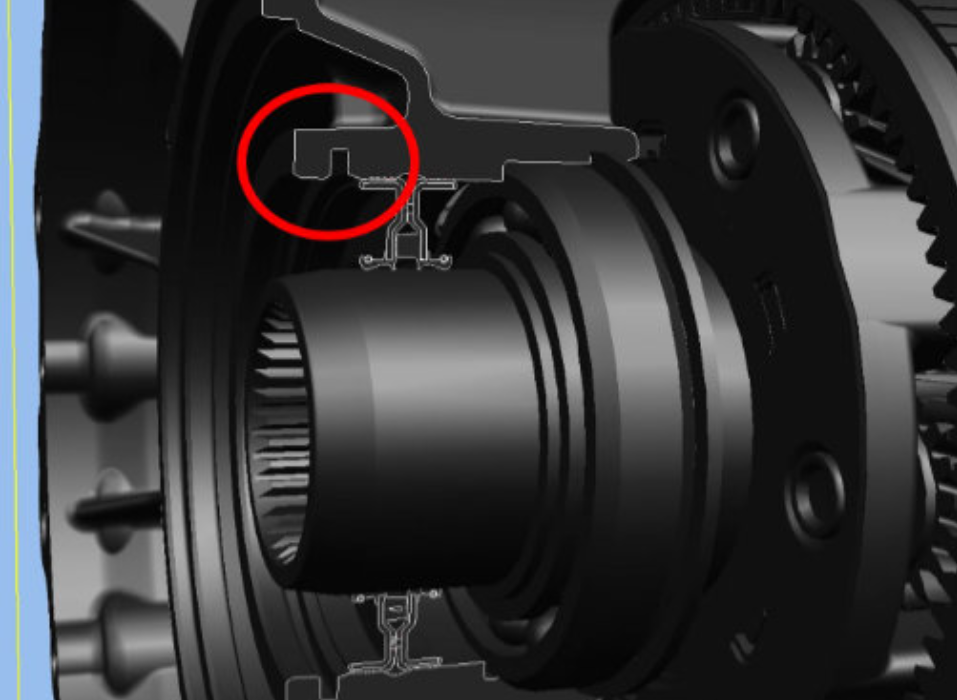

Para identificar cada diseño, busque una ranura maquinada en el lugar donde se instala el sello (marcada con un círculo, como se muestra). Si la caja presenta una ranura maquinada definida, se trata de una caja de diseño de primer diseño. (Fig. 13)
Fig. 13

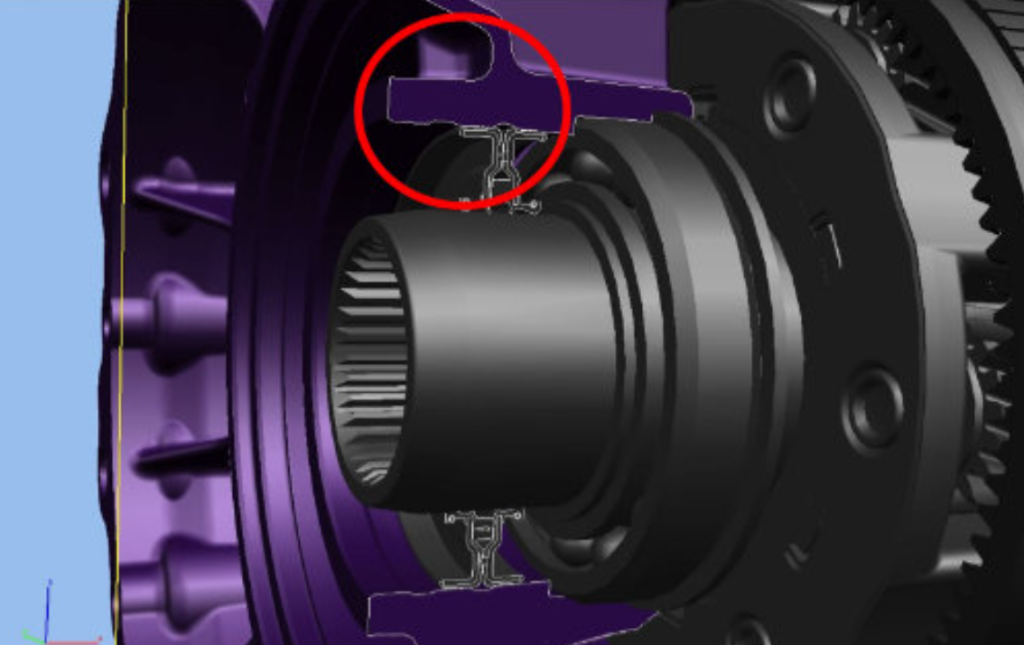

Si la caja no presenta una ranura maquinada definida, se trata de una caja de segundo diseño. (Fig. 14)
Fig. 14
Caja de transferencia de primer diseño
Para obtener información sobre la caja de transferencia de primer diseño utilizada en los primeros vehículos modelo 2020, consulte Ensamble de caja de transferencia (VIN LF263576 y anteriores – con MGM o MGU) en las instrucciones de reparación de Caja de transferencia – Fuera del vehículo de la Información de servicio modelo 2020. Para estas aplicaciones se debe utilizar el Instalador de sello DT-53017 (GM-53017).
La herramienta DT-53017 está disponible actualmente y también está disponible a través del Programa de Préstamo de Herramientas.
Caja de transferencia de segundo diseño

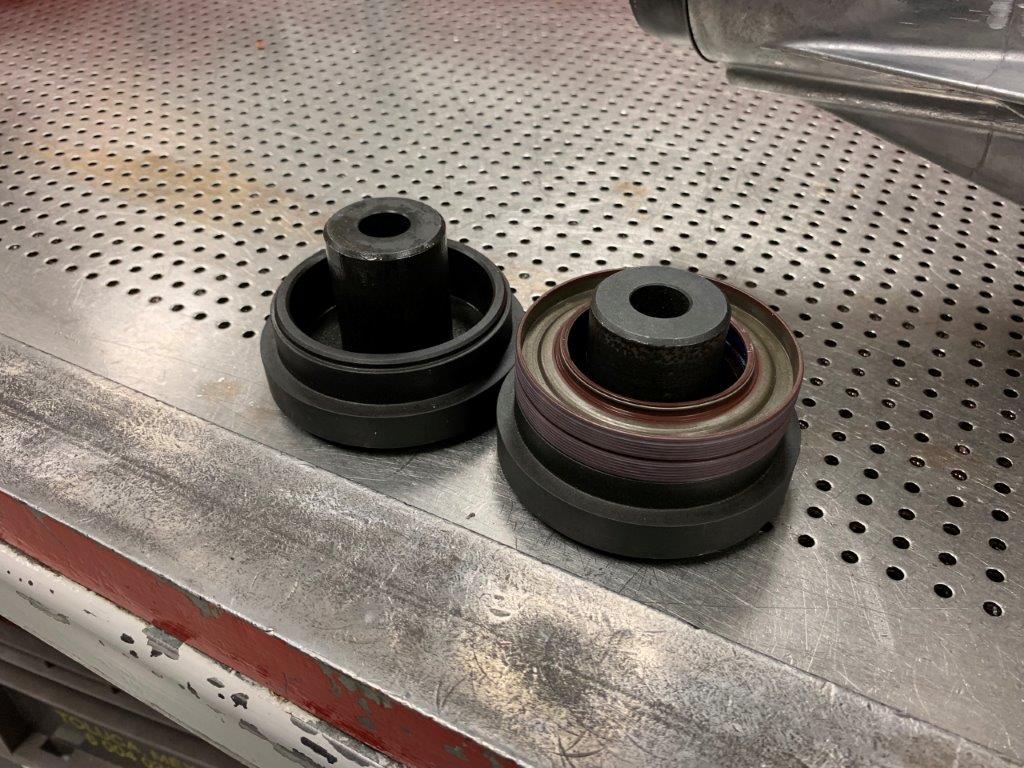

En el caso de la caja de transferencia de segundo diseño, que se introdujo más adelante en modelo 2020 y se utiliza en los vehículos modelo 2020–actuales, siga las instrucciones de reparación Ensamble de caja de transferencia (VIN LF263577 y posteriores – con MGM o MGU) en las Instrucciones de reparación de Caja de transferencia – Fuera del vehículo en la Información de servicio del modelo 2020 o el año del vehículo que se está reparando. Para estas aplicaciones se debe utilizar el Instalador de sello DT-53018 (GM-53018). (Fig. 15)
Fig. 15
La herramienta DT-53018 es una Herramienta esencial y se identificará como GM-53018. Se empezará a enviar a todos los concesionarios que aún no hayan adquirido la herramienta.

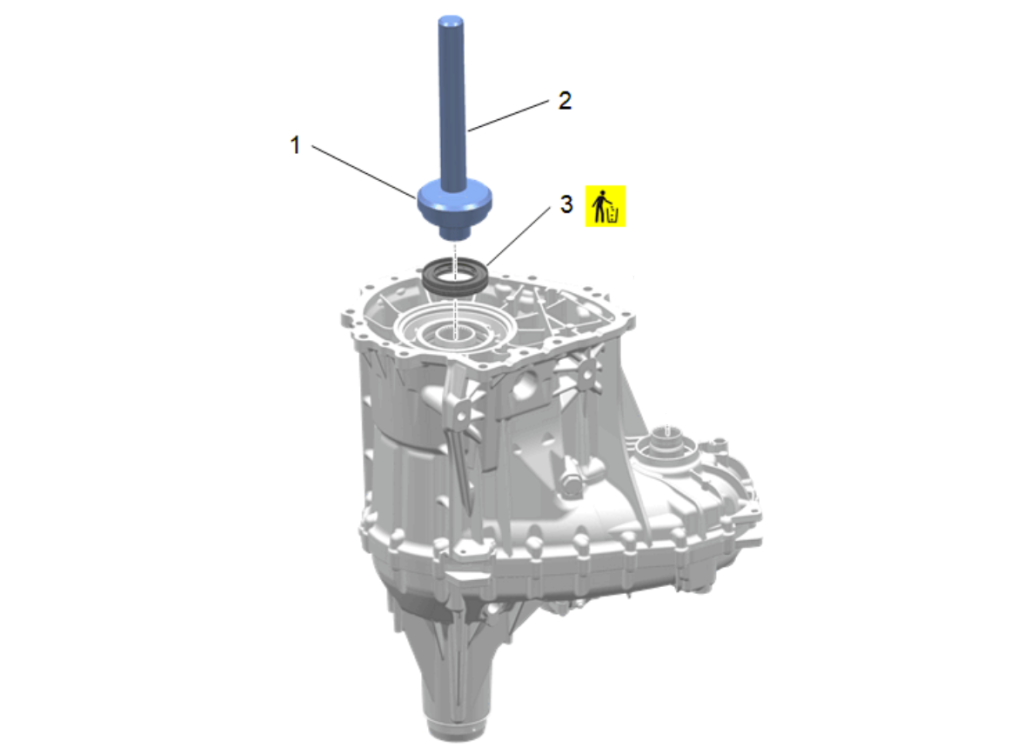

Para instalar un nuevo sello de eje de entrada de la caja de transferencia (Fig. 16, #3), utilice la Manija de destornillador J-8092 (Fig. 16, #2) y el Instalador de sello del eje de entrada delantero de la caja de transferencia DT-53018 (Fig. 16, #1).
Fig. 16
CONSEJO: Si se utiliza una herramienta inadecuada se creará una fuga repetida, ya que es posible que el sello no esté a la profundidad correcta o y no se haya instalado recto.
Las herramientas se pueden pedir a través de la página web de Herramientas y equipos especiales de GM, en gmglobaltools.com.
Respecto a más información, consulte la #PIP5810C.
– Gracias a Steve Underwood
