Es posible que varios códigos DTC relacionados con las bujías prec estén establecidos en algunas camionetas Silverado 2500HD/3500HD y Sierra 2500HD/3500HD 2024-2026 equipados con el motor diésel Duramax de 6.6L (RPO L5P).
Los DTC pueden incluir:
- P066A (Circuito de control de bujía del cilindro 1 bajo)
- P066C (Circuito de control de bujía del cilindro 2 bajo)
- P066E (Circuito de control de bujía del cilindro 3 bajo)
- P067A (Circuito de control de bujía del cilindro 4 bajo)
- P067C (Circuito de control de bujía del cilindro 5 bajo)
- P067E (Circuito de control de bujía del cilindro 6 bajo)
- P068C (Circuito de control de bujía del cilindro 7 bajo)
- P068E (Circuito de control de bujía del cilindro 8 bajo)
Estos códigos DTC pueden ser causados por un fusible fundido o una terminal doblada en el conector de 55 vías X950D (Arnés de cableado del chasis al motor de Arnés de cableado del motor).
Si el fusible F5 (F5BA) está abierto, resultará en que los cilindros 1, 4, 6 y 7 establezcan códigos DTC simultáneamente. Si el fusible F6 (F6BA) está abierto, resultará en que los cilindros 2,3,5 y 8 establezcan códigos DTC simultáneamente.
Los daños de terminal del conector de 55 vías X950D también resultarán en el establecimiento de códigos DTC individuales.

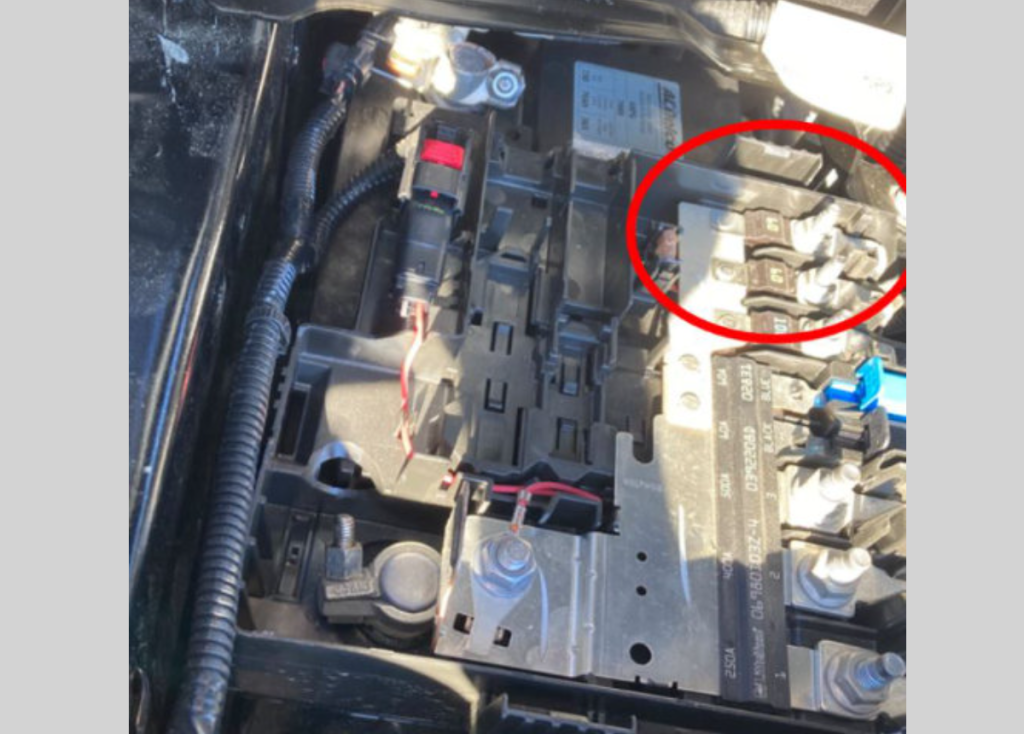

CONSEJO: No reemplace ni manipule ninguna bujía prec antes de verificar si hay alguna terminal doblada en el Ensamble de fusibles de la unidad de distribución de la batería (BDU) (Fig. 1) en el conector de 55 vías X950D.
Fig. 1
Verifique si hay algún fusible fundido
Verifique si hay 12 voltios en la terminal de anillo de la BDU mientras mueves el cable. (Fig. 2) En algunos casos de fusibles fundidos, harán contacto de forma intermitente. Si el contacto del fusible es intermitente o si el fusible está fundido, puede que sea necesario reemplazar el ensamble BDU.
Fig. 2

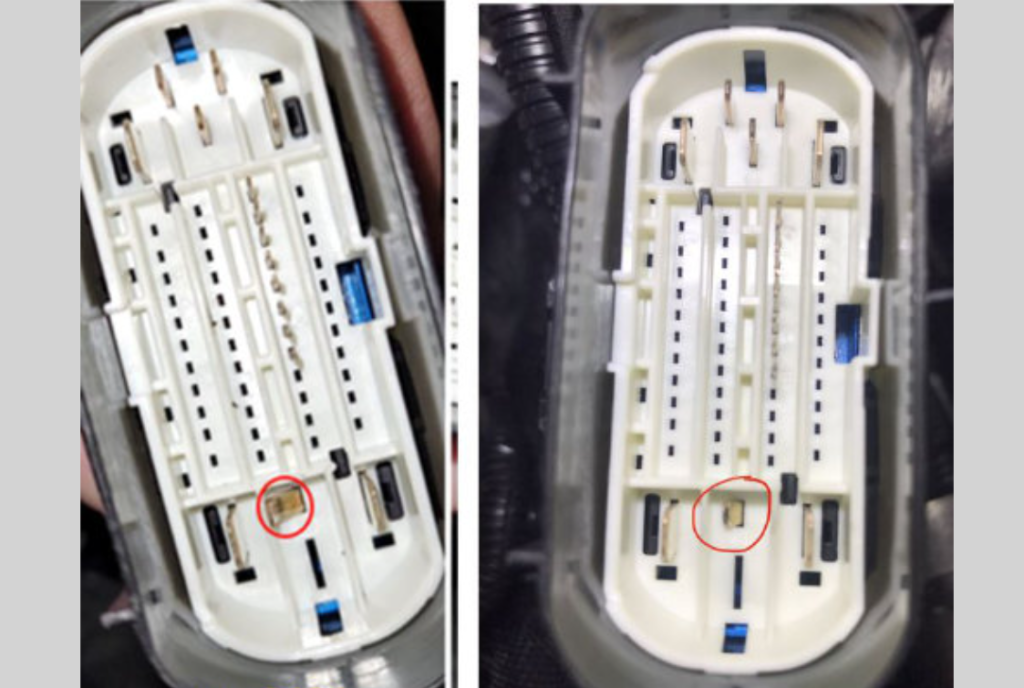

Separe el conector X950D desconectando el CPA rojo y apretando las esquinas del conector. Verifique si hay terminales dobladas en el conector X950D (Fig. 3) que puedan provocar el establecimiento de los códigos DTC P0671, P0672, P0673, P0674, P0675, P0676, P0677 y/o P0678 del circuito de control de Bujías prec.
Fig. 3
Consulte el Boletín #26-NA-077 para obtener información adicional.
– Gracias a Larry Yaw
