Algunos modelos Silverado 1500, Sierra 1500 2022-2026; Silverado 2500HD/3500HD y Sierra 2500HD/3500HD 2024-2026 equipados con cámaras de visión envolvente pueden tener una pantalla de cámara frontal o trasera (Fig. 4) que no muestra las líneas de rejilla de reversa o avance. Es posible que aparezca un símbolo de reloj de arena en lugar de las guías.
Fig. 4
En algunos casos, las cámaras pueden estar en estado de falla y no se establecerá un DTC hasta que la cámara falle. Hasta que se establezca un código, la cámara puede mostrar aleatoriamente un estado no programado después de un ciclo de ignición. La cámara puede tener un estado de reprogramación temporal, pero puede perder el estado de programación de forma intermitente con un ciclo de teclas. Además, es posible que el vehículo deba permanecer parado más de 5 minutos con el motor apagado para que se reproduzca este problema.
Si se detectan estas condiciones, revise minuciosamente las imágenes de todas las cámaras y verifique si alguna de ellas presenta daños o humedad en el interior del objetivo. Las imágenes de la cámara pueden aparecer ligeramente distorsionadas o borrosas. La cámara correspondiente puede mostrar un estado no programado.
Revise el estado de programación de la cámara utilizando GDS 2. Para que los datos de programación estén disponibles, el módulo de procesamiento de video (VPM) debe tener un nivel de software 18.05 o superior; de lo contrario, los valores de programación no se mostrarán.

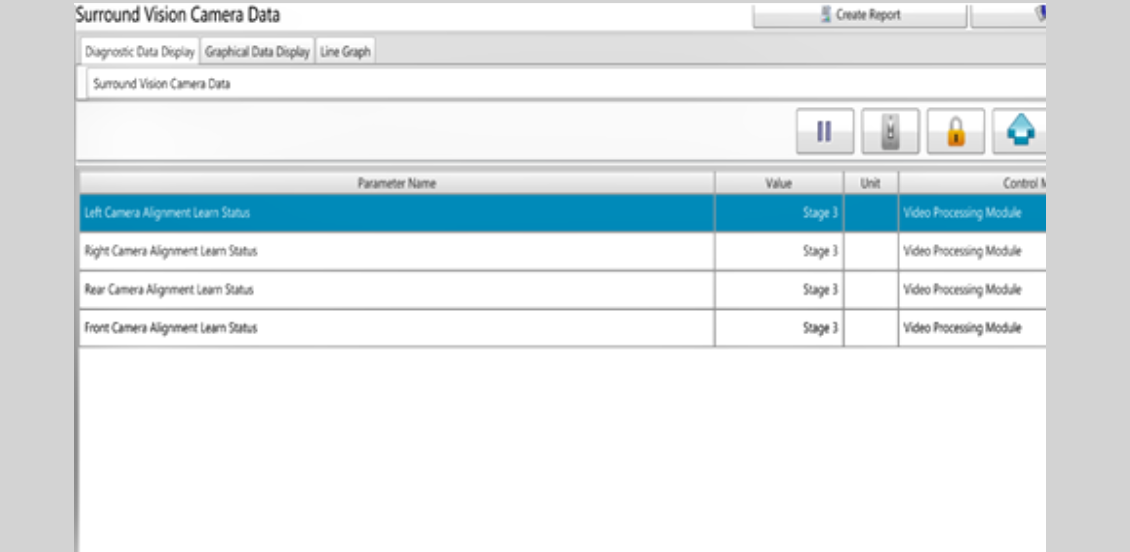

Con el vehículo en Modo de servicio, revise los datos de la Cámara de visión envolvente VPM. (Fig. 5)
Fig. 5
Una cámara que muestra el estado No calibrada debe reemplazarse. (Fig. 6)
Fig. 6
Tenga en cuenta que se mostrará un mensaje de Solicitud rechazada si el vehículo no está en Modo de servicio o si la versión del software no es 18.05 o superior. Actualice el software si es necesario.
CONSEJO: El sistema de sámara de visión envolvente (RPO UV2: visión 360, mono, HD digital) no incluye el Espejo de cámara de visión trasera (RPO DRZ: espejo retrovisor interior – sensible a la luz, Pantalla de vídeo completa). La Cámara de visión trasera siempre debe diagnosticarse por separado para detectar cualquier problema.
– Gracias a Dave MacGillis y Kevin Minor
